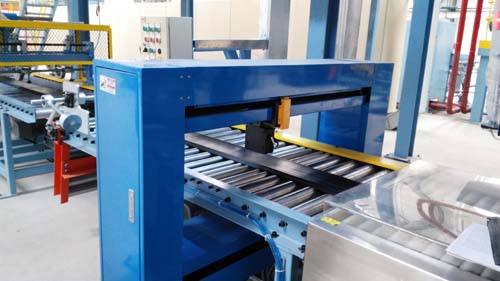

胎面斷面厚度自動測量系統（在線式）
胎面斷面厚度自動測量系統（在線式）
胎面斷面厚度自動測量系統是專門為橡膠、塑料擠出機而開發的自動厚度測量的設備,其測量原理是當被測物的厚度發生變化后,激光發生器發射的激光照射到被測物,經反射后照射到激光接收器上的位置將發生位移變化,通過幾何計算便可知被測物厚度的變化量,并將厚度信號以數字或曲線方式顯示出來。
胎面斷面厚度自動測量系統是專門為橡膠、塑料擠出機而開發的自動厚度測量的設備,其測量原理是當被測物的厚度發生變化后,激光發生器發射的激光照射到被測物,經反射后照射到激光接收器上的位置將發生位移變化,通過幾何計算便可知被測物厚度的變化量,并將厚度信號以數字或曲線方式顯示出來。
1、主要功能：
對擠出胎面的厚度進行自動測量并形成斷面輪廓。
對擠出胎面的寬度進行自動測量并顯示。
對胎面的厚度輪廓、寬度以及與標準值的偏差進行比較，產品的質量等級進行判斷。
系統硬件具備接口擴展功能，以便適應控制調節的需要。

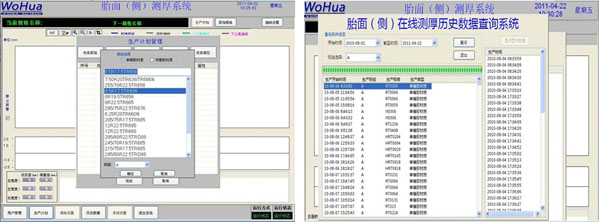

所有測量資料長期保存三年以上，并可隨時打印或顯示，以便進行質量追溯。
2、主要技術參數：
| 序號 | 技術要求內容 | 技術指標 |
| 1 | 厚度測量范圍 | 0～30mm |
| 2 | 厚度測量精度 | ±0.10mm |
| 3 | 寬度測量精度 | ±0.5mm |
| 4 | 掃描控制速度 | (5～12)m/min |
| 5 | 胎面輪廓顯示精度 | 0.3mm/像素 |
| 6 | 適用生產線速度 | 30m/min |
| 7 | 溫度漂移 | 0.05%/℃ |
| 8 | 適應環境溫度 | -15℃～+60℃ |
| 9 | 相對濕度 | <90% |
